|
| 모크: | 20 |
| 가격: | 10 |
2002년에 설립된 Sichuan Dowhon은 청두 국가 산업 단지- 메이산 진샹 산업 단지에 본사를 두고 있습니다.
FD-601E는 헥사플루오로프로필렌과 비닐리덴플루오라이드의 공중합체, 경화제를 포함하는 광범위한 분자량 분포 플루오로엘라스토머 프리컴파운드입니다. O-링, V-링, 가스켓과 같은 압축 성형 제품용으로 설계되었습니다.
| F 함량 | 66% |
| 비중 | 1.81 |

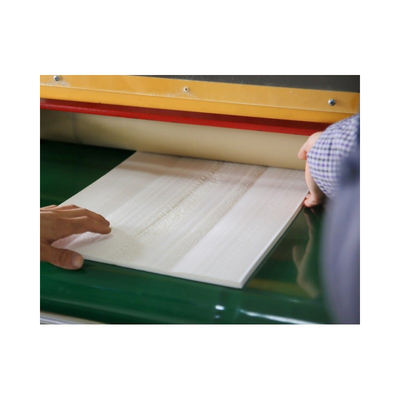

| 물리적 형태 | 슬래브 |
| 색상 | 미백색 |
| 용해도 | 케톤 및 에스테르 |
| 무니 점도 ML 1+10@ 121ºC | 61 |

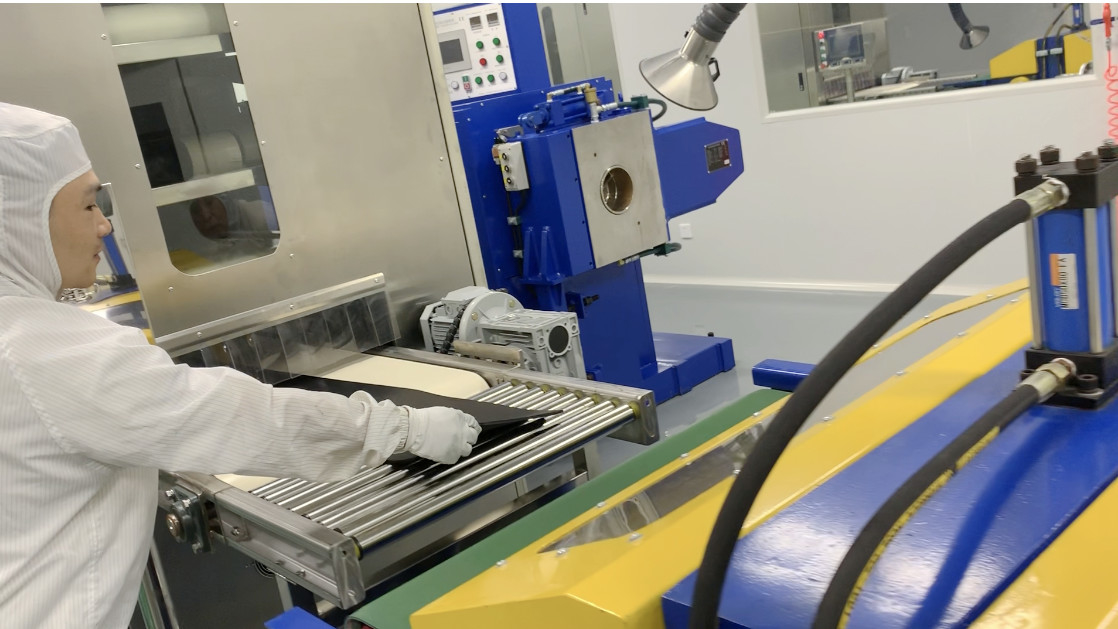

FD-601E는 일반적인 플루오로엘라스토머 배합에 사용되는 표준 충전제 및 기타 성분과 함께 내부 믹서 또는 2롤 밀로 배합할 수 있습니다. 모든 건조 성분은 고무 고형물에 첨가하기 전에 혼합해야 합니다. 배합하는 동안 완전한 냉각이 동반되어야 합니다. 혼합 후, 컴파운드는 가능한 한 빨리 냉각해야 합니다.

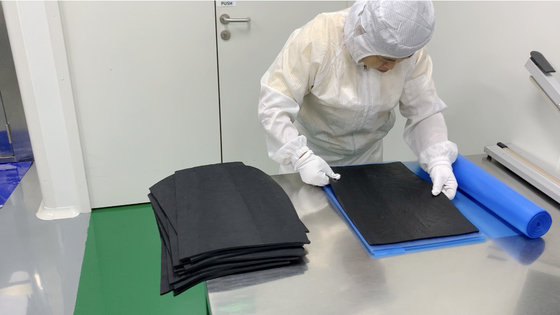

FD-601E는 PE 필름으로 포장되어 상자에 담겨 있습니다. 무게는 상자당 순중량 20kg입니다.
| 화합물 | phr |
|---|---|
| FD-601E | 100 |
| N990 | 30 |
| MgO-150 | 3 |
| Ca(OH)2 | 6 |
| 카르나우바 왁스 | 1 |
GOTECH Moving Die Pheometer (GT-M3000A) 100 cpm 0.5 Arc 177ºC@ 6분
| 값 | 시험 방법 | |
|---|---|---|
| ML, lb.in | 2.21 | ASTM D6601 |
| MH, lb.in | 21.36 | ASTM D6601 |
| Ts2, 분 | 1:08 | ASTM D6601 |
| T10, 분 | 1:07 | ASTM D6601 |
| T90, 분 | 2:16 | ASTM D6601 |
프레스 경화 180ºC@5분, 후 경화 230ºC@24시간
| 값 | 시험 방법 | |
|---|---|---|
| 인장 강도, Mpa | 15.9 | ASTM D412 |
| 파단 신율, % | 210 | ASTM D412 |
| 경도, 쇼어 A | 75 | ASTM D412 |
| 200ºC@70h | 18 | ASTM D395, 방법 B |
| Tr10, ºC | -17 | ASTM 1329 |
택배(FedEx, DHL 등)로 상자당 20kgs/25kgs; 배송용 팔레트당 500kgs/625kgs/700kgs.
ISO9001, ISO14001, IATF16949
현재 65개의 특허를 보유하고 있으며, 15개의 발명 특허가 출원 중이며, 4개의 국가 표준 제정에 참여했습니다.
|
|
| 모크: | 20 |
| 가격: | 10 |
2002년에 설립된 Sichuan Dowhon은 청두 국가 산업 단지- 메이산 진샹 산업 단지에 본사를 두고 있습니다.
FD-601E는 헥사플루오로프로필렌과 비닐리덴플루오라이드의 공중합체, 경화제를 포함하는 광범위한 분자량 분포 플루오로엘라스토머 프리컴파운드입니다. O-링, V-링, 가스켓과 같은 압축 성형 제품용으로 설계되었습니다.
| F 함량 | 66% |
| 비중 | 1.81 |
| 물리적 형태 | 슬래브 |
| 색상 | 미백색 |
| 용해도 | 케톤 및 에스테르 |
| 무니 점도 ML 1+10@ 121ºC | 61 |
FD-601E는 일반적인 플루오로엘라스토머 배합에 사용되는 표준 충전제 및 기타 성분과 함께 내부 믹서 또는 2롤 밀로 배합할 수 있습니다. 모든 건조 성분은 고무 고형물에 첨가하기 전에 혼합해야 합니다. 배합하는 동안 완전한 냉각이 동반되어야 합니다. 혼합 후, 컴파운드는 가능한 한 빨리 냉각해야 합니다.
FD-601E는 PE 필름으로 포장되어 상자에 담겨 있습니다. 무게는 상자당 순중량 20kg입니다.
| 화합물 | phr |
|---|---|
| FD-601E | 100 |
| N990 | 30 |
| MgO-150 | 3 |
| Ca(OH)2 | 6 |
| 카르나우바 왁스 | 1 |
GOTECH Moving Die Pheometer (GT-M3000A) 100 cpm 0.5 Arc 177ºC@ 6분
| 값 | 시험 방법 | |
|---|---|---|
| ML, lb.in | 2.21 | ASTM D6601 |
| MH, lb.in | 21.36 | ASTM D6601 |
| Ts2, 분 | 1:08 | ASTM D6601 |
| T10, 분 | 1:07 | ASTM D6601 |
| T90, 분 | 2:16 | ASTM D6601 |
프레스 경화 180ºC@5분, 후 경화 230ºC@24시간
| 값 | 시험 방법 | |
|---|---|---|
| 인장 강도, Mpa | 15.9 | ASTM D412 |
| 파단 신율, % | 210 | ASTM D412 |
| 경도, 쇼어 A | 75 | ASTM D412 |
| 200ºC@70h | 18 | ASTM D395, 방법 B |
| Tr10, ºC | -17 | ASTM 1329 |
택배(FedEx, DHL 등)로 상자당 20kgs/25kgs; 배송용 팔레트당 500kgs/625kgs/700kgs.
ISO9001, ISO14001, IATF16949
현재 65개의 특허를 보유하고 있으며, 15개의 발명 특허가 출원 중이며, 4개의 국가 표준 제정에 참여했습니다.
